OPGW ZB Anti Twist løbebræt

Et OPGW ZB Anti Twist Running Board fremstillet i Kina Lingkai og er en specialiseret enhed, der bruges i elektriske transmissionssystemer til at understøtte og styre en optisk jordledning, der også fungerer som et kommunikationskredsløb. Den er designet til at minimere de vridninger og svingninger, der kan forekomme i OPGW under normal drift.

Send forespørgsel

Produkt beskrivelse

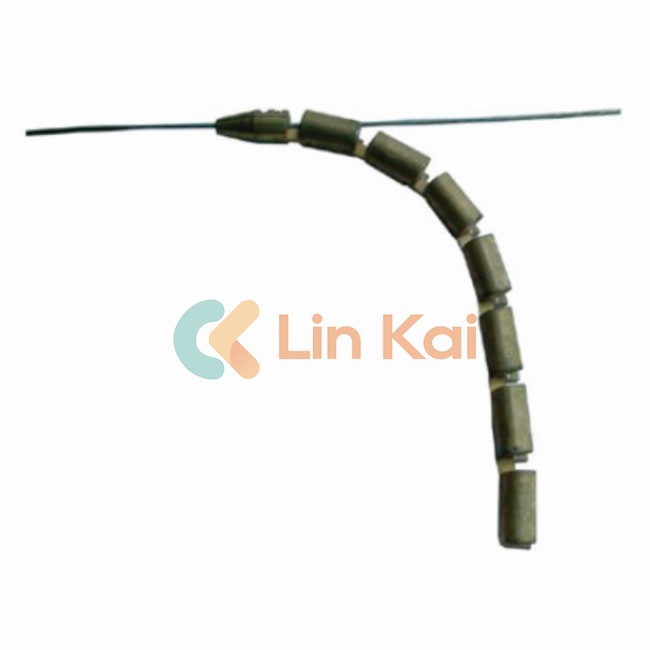

Lingkais holdbare OPGW ZB Anti-Twist Running Board, kaldet OPGW Head Running Board, bruges til at trække OPGW-kabel på overhead-transmissionslinjen. OPGW ZB Anti Twist Running Board er sammensat af to stykker stålkontravægt for at undgå, at OPGW-kablet snoes i snoreoperationer. Det bruges til fiberoptiske kabelstrenge. Kablet kan forhindres i at spiral med dette værktøj. Det er installeret direkte på hovedet af OPGW-kablet med en intervalafstand på 2 meter for 2 enheder. Disse opstrengningsværktøjer OPGW hovedplader bruges til fiberoptiske kabelstrenge; de er specielt designet til at forbinde træktovet med fiberoptisk kabel. Kablet kan forhindres i at spiral med dette værktøj.

OPGW ZB Anti Twist Running Board (modvægtsenhed)

Varenr.	Model	Nominel belastning (KN)	Anti-drejningsmomentkraft (N.m)	OPGW størrelsesområde (mm)	Samlet vægt (kg)
20118	ZB1	20	32	11-16	2 X 12,5

Parametre på mesh-stikforbindelser til OPGW ZB Anti-Twist Running Board og jordledning

Enkelthoved Varenr.	Dobbelthoved Varenr.	Model	Kabel diameter (mm)	Belastning (KN)
Med beskytter	m/beskytter	Model	Kabel diameter (mm)	Bedømt	Pause
17141	17141S	SLE(S)-1	F 7-11	10	30
17142	17142S	SLE(S)-1,5	F 11-15	15	45
17143	17143S	SLE(S)-2	F 15-18	20	60
17144	17144S	SLE(S)-2,5	F 18-22	25	75

Mesh-fatningssamlinger til OPGW ZB Anti Twist Running Board og jordledning bruges til at gribe OPGW eller GSW i line stringing operationer. Mesh-muffesamlingerne er lavet af højstyrke galvaniseret ståltråd, flettet på meget bløde måder, og presset med en beskyttende aluminiumsmuffe og kobbermuffe. Muffen kunne beskytte lederen og forhindre OPGW-hovedet i at beskadige maskefatningssamlingerne.
