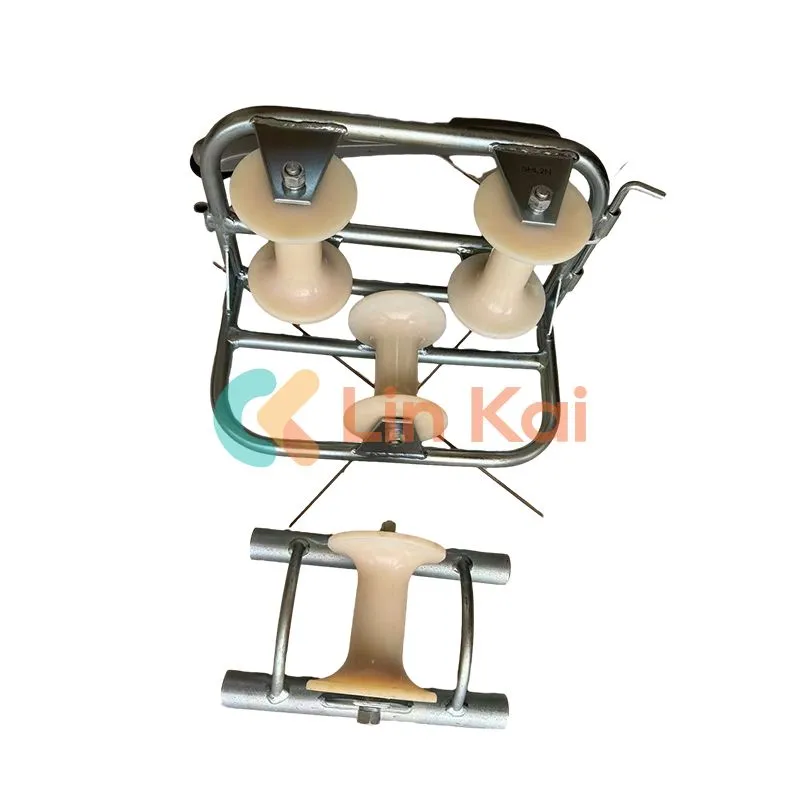

Kabellægningsrulle

Kabellægningsruller (også kendt som kabelføringsruller eller nylonhjulskabeljordruller) fremstillet af Ningbo Lingkai, Kina er vigtigt udstyr i kabelinstallationssystemet. Kabellægningsrullerne kan reducere kablets spænding betydeligt i bøjnings- eller vendeområdet og beskytte kabelsamlingen mod beskadigelse. Disse kabellægningsruller er lavet af holdbare materialer og kan tilpasse sig forskellige miljøer, herunder indendørs og udendørs, høje og lave temperaturer og barske driftsforhold, hvilket sikrer pålideligheden og stabiliteten af kabellægningen.

Send forespørgsel

Produkt beskrivelse

En kabellægningsrulle fremstillet i Kina Ningbo Lingkai Manufacture, også kendt som en kabelføringsrulle eller nylonhjulkabel-jordvalse, er en vigtig enhed, der bruges i kabelinstallationssystemer, der udfører en række vigtige funktioner. Disse funktioner er detaljeret nedenfor:

1. Reducer kabelspændingen: En af de primære funktioner ved kabellægningsrullen er at reducere kabelspændingen i områder, hvor der er bøjninger eller retningsændringer i kabelruten. Når den er passende understøttet, kan kabeludlægningsrullen hjælpe med at reducere belastningen på kabelkomponenterne og forhindre dem i at blive beskadiget på grund af overdreven spænding.

2. Undgå kabelslitage: Kabellægningsrullen er designet med glatte overflader, der hjælper med at reducere friktionen mellem kablet og rullen, hvilket forhindrer overfladeslid og forlænger kablets levetid.

3. Vedligehold kabelføring: Kabellægningsrulle hjælper med at opretholde orienteringen og den overordnede struktur af kabelsystemet, hvilket sikrer dets stabilitet og pålidelighed ved at holde kabler i en bestemt retning og forhindre dem i at blive viklet sammen eller malplaceret.

4. Tilpas til forskellige miljøer: Kabellægningsruller er typisk konstrueret af holdbare materialer, der gør dem i stand til at køre pålideligt i en lang række miljøer. Disse miljøer kan omfatte indendørs eller udendørs indstillinger, høje temperaturer eller lave temperaturforhold og andre barske driftsmiljøer.

Straight Line Kabelrulle til nedlægning af jordkabel

Varenr.	Model	Arbejdsbelastning (KN)	Diameter af kabel (mm)	Konstruktion af kabelrulle	Vægt (kg)
21171	SHL1	10	Φ150	Støbt aluminiumsramme Aluminiumsrulle	5.4
21172	SHL1N	10	Φ150	Støbt aluminiumsramme Nylonrulle	3.6
21181	SHL1B	10	Φ160	Stålplade Base Aluminium Rulle	5.5
21182	SHL1BN	10	Φ150	Stålpladebase Nylonrulle	3.7
21183	SHL2BN	10	Φ160		5.5
21184	SHL3BN	10	Φ200		8.0
21191	SHL1G	10	Φ150	Stålrørsramme Aluminiumsrulle	5.1
21192	SHL1GN	10	Φ150	Stålrørsramme Nylonrulle	3.3
21193	SHL2GN	10	Φ160		5.7
21194	SHL3GN	10	Φ200		8.0
21201	SHLG1	10	Φ150	Stålrør Lange ben Aluminiumsrulle	9.4
21202	SHLG1N	10	Φ150	Stålrør Lange ben Nylonrulle	7.8

Bemærk: Rullerne bruges til installation af forskellige underjordiske strømkabler op til diameter Ø200 mm, vælg venligst den passende rulle i henhold til din kabelstørrelse.

Alle skiverne er monteret på lejer. Rammen er lavet af galvaniseret stål.

Kabelhjørneruller

Varenr.	Model	Arbejdsbelastning (KN)	Størrelse på kabler (mm)	Vægt (kg)
21211	SHL	8	≤ Ø80	5.5
21221	SHL2	10	≤ Ø150	12
21222	SHL2N	10	≤ Ø150	10
21223	SHL3	10	≤ Ø150	11
21224	SHL3N	10	≤ Ø150	9
